Casa de locuit în România,Timișoara

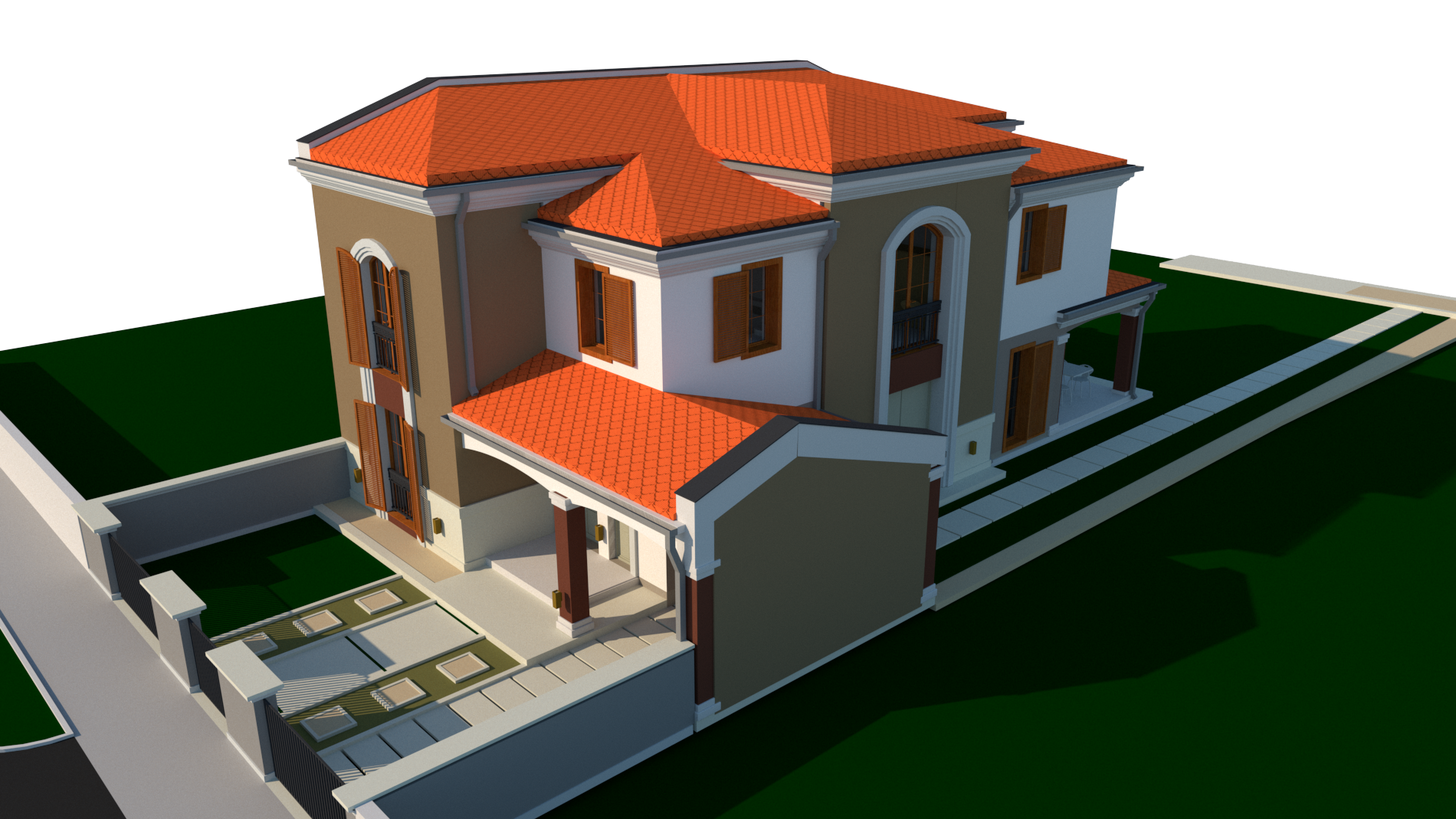

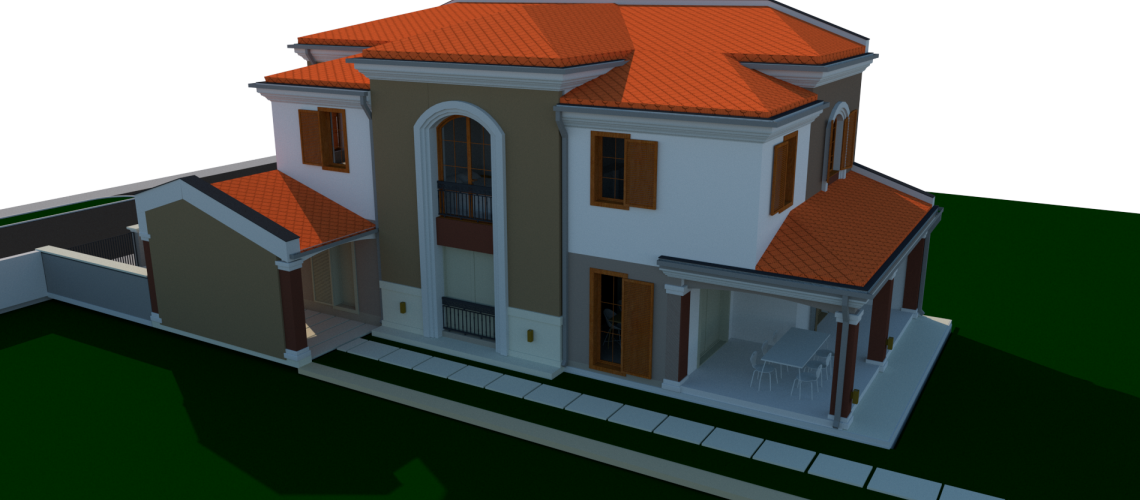

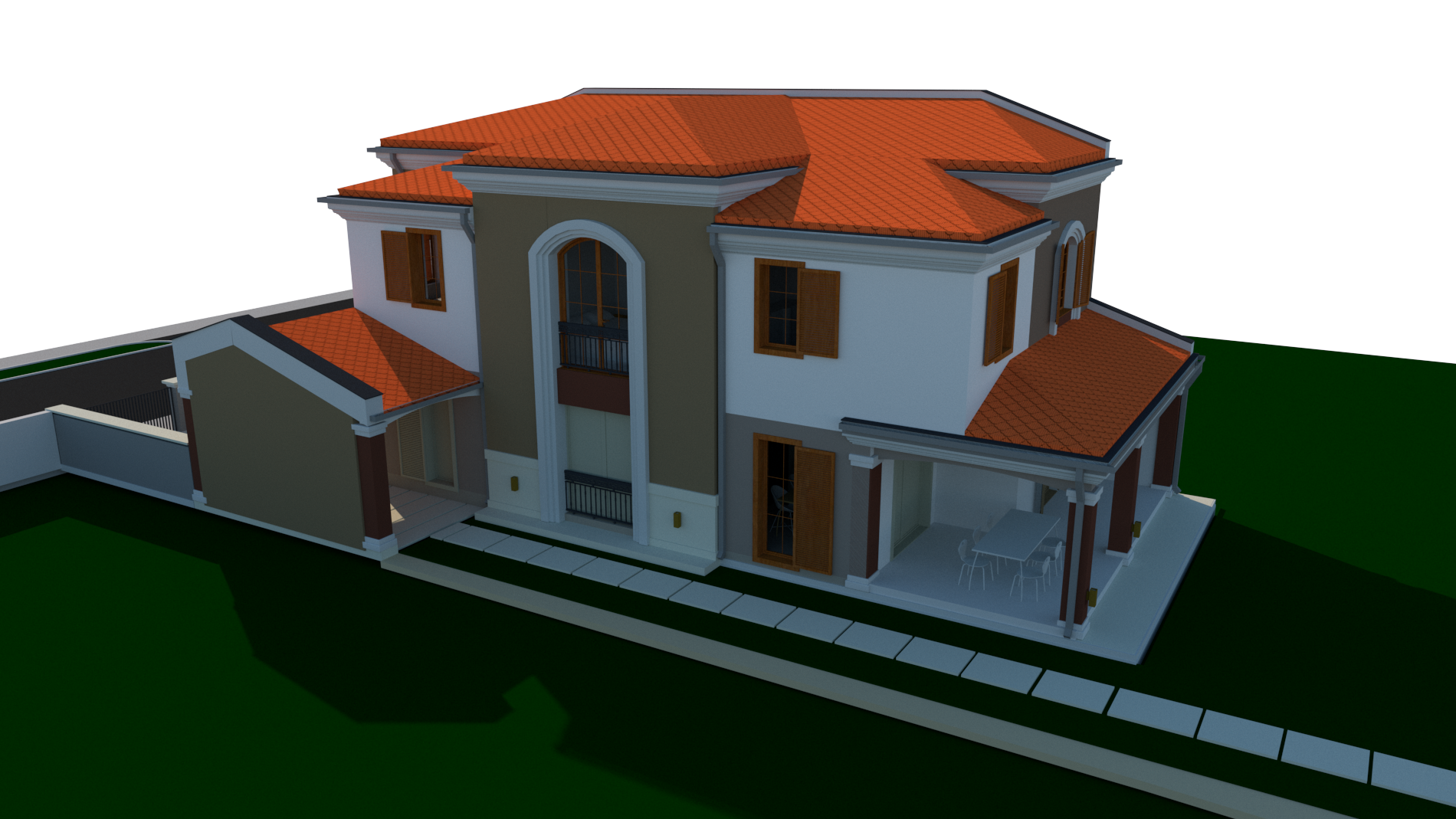

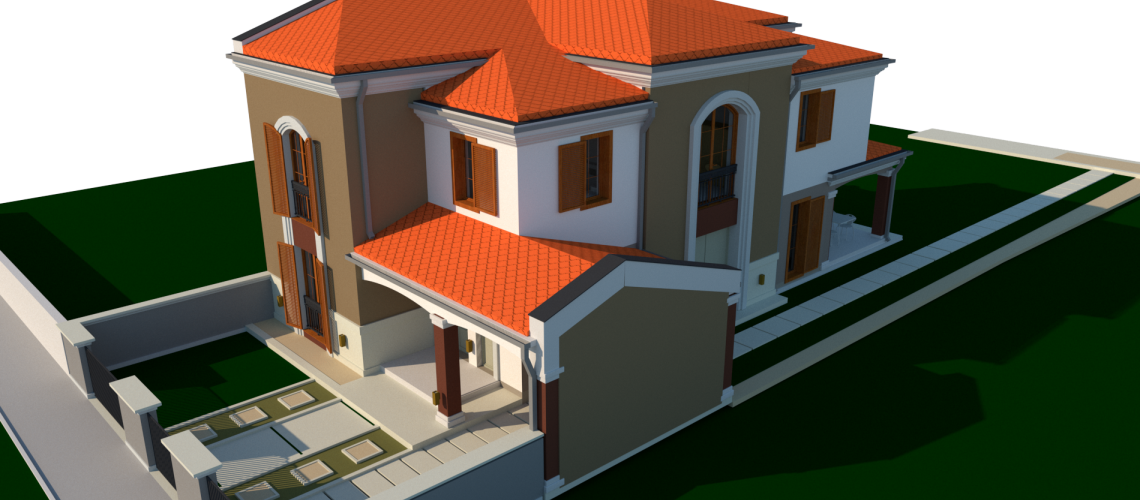

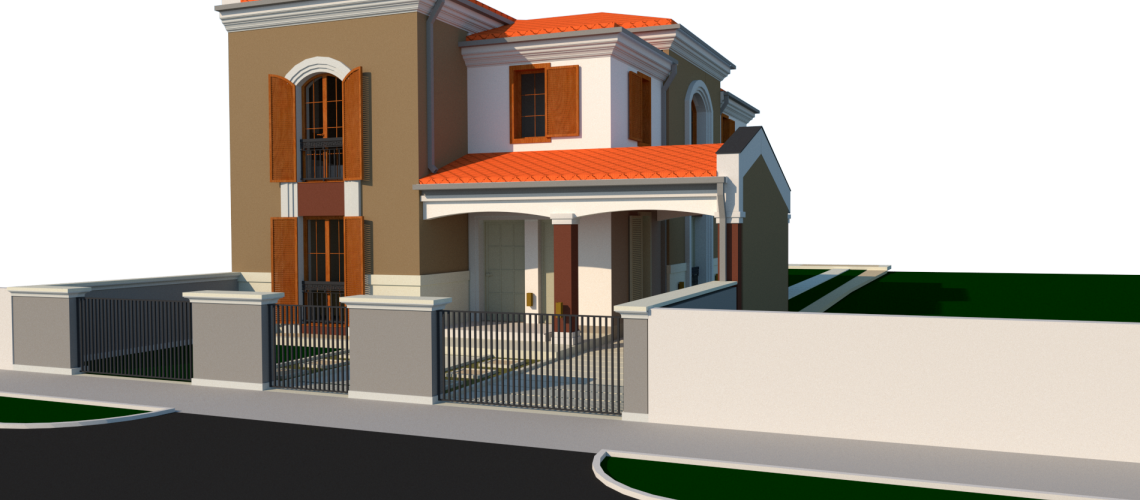

Proiectarea unei case de locuit conform normelor EUROCOD din jud. Timiș, or. Timișoara, România

Regim de înălțime - P+E;
Structura de rezistență - zidărie portantă cu sâmburi și centuri din beton armat monolit;
​Fundațiile - continui din beton armat monolit clasa C16/20;
Coloanele (sămburii) - din beton armat monolit clasa C16/20, secțiunea 25x25cm;
Grinzile și centurile - din beton armat monolit clasa C16/20, secțiunea 25x25, 25x30, 25x40;
Planșeele - din beton armat monolit clasa C16/20, Hplacă=15cm;
Pereții - zidărie din cărămidă portantă Brikston, grosimea B=25cm;
Acoperișul - de tip șarpanta din țiglă ceramică pe căpriori din lemn.

Lucrări întreprinse:

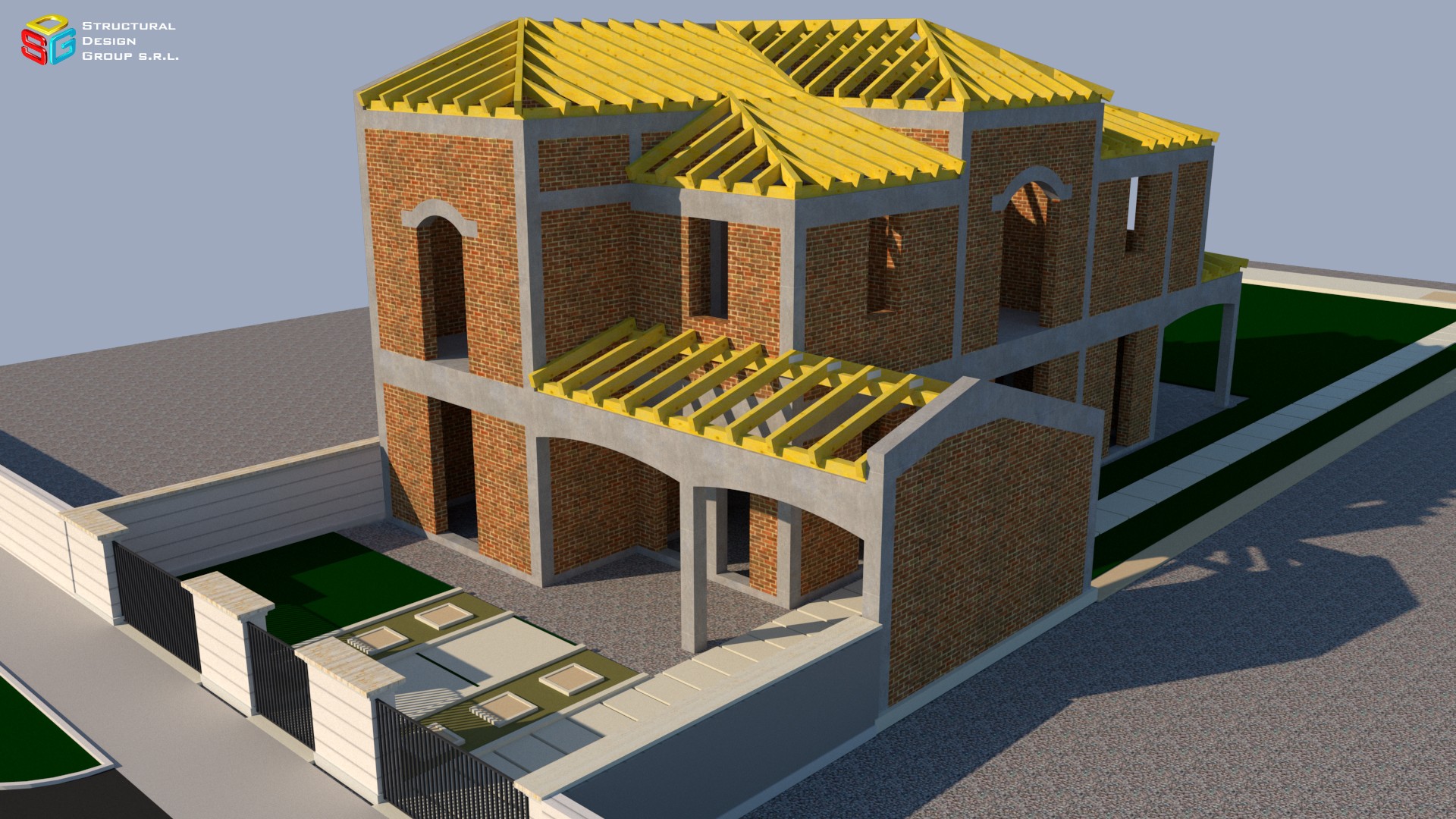

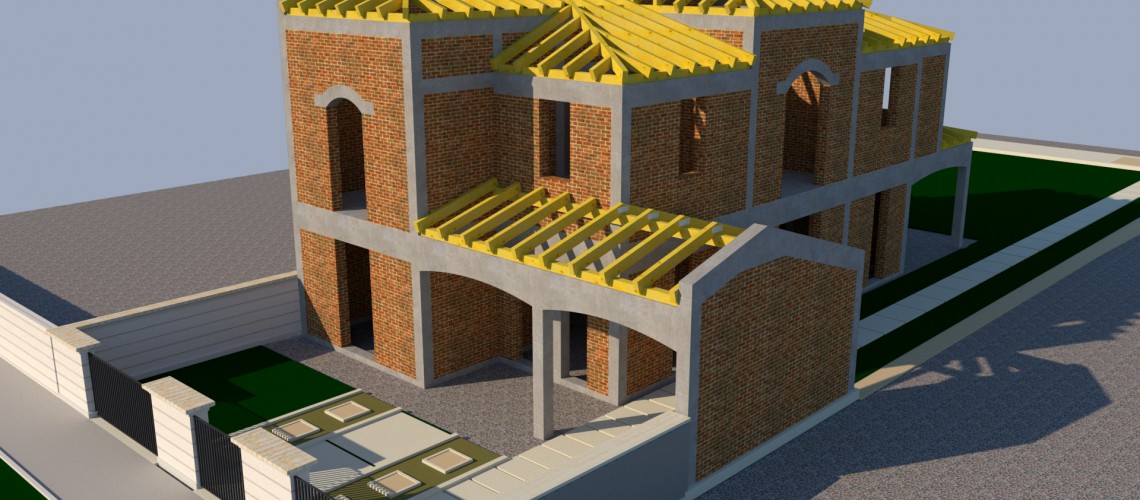

  1. Modelarea structurii 3D
  2. Calculul spațial al structurii de rezistență și determinarea eforturilor în elemente și a deplasărilor de la diferite acțiuni statice și dinamice;
  3. Dimensionarea secțiunilor trasversale a elementelor și verificarea capacității lor portante
  4. Detalierea elementelor din beton armat monolit si elaborarea desenelor construcții-montaj

Indici economici:
- Suprafața totală - 250m2;
- Consum total de beton - 125m3;
- Consum total de zidărie - 87m3;
- Consum total de oțel (STNB, OB37, PC52) - 10310kg;
- Consum total de material lemnos - 7,0m3
